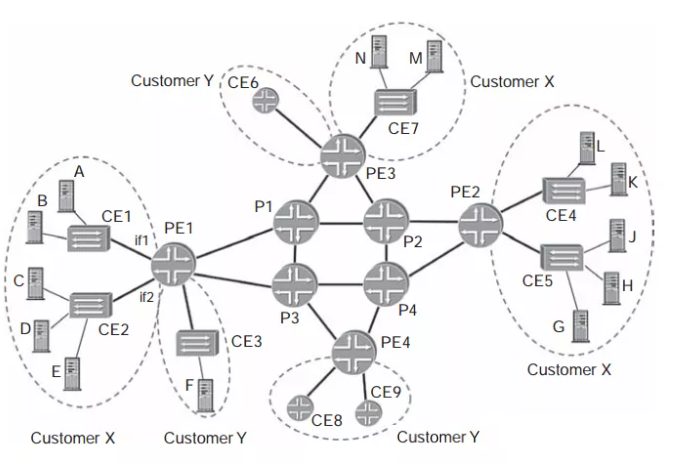

以下圖提供商網絡為參考?？蛻鬤和Y，X的站點連接到PE1，PE2和PE3。Y的站點連接到PE1，PE3和PE4。從每個客戶角度看，似乎客戶的CE僅連接到該客戶的單個LAN。也就是說，客戶X屬于一個VPLS，客戶Y屬于另一個VPLS。

每個客戶的設備只需到PE的單個以太網連接（未標記的以太網接口或VLAN），因?yàn)閂PLS是多點服務，PE根據目地MAC轉發幀。出于彈性，CE可連接到多個PE?？蛻鬤的站點僅包含少量PC，并且CE是交換機。連接到PE3和PE4的客戶Y的站點包含大量PC，相應CE是路由器。客戶Y附加到PE1的站點是一個小型分支，將交換機用作CE。

對于每個VPLS，PE與偽線完全耦合。這樣，PE可根據偽線標簽識別該幀屬于哪個VPLS。例如，考慮PE1和PE3的連通性?？蛻鬤的VPLS流量需要一條偽線，客戶Y的VPLS流量需要一條偽線。問題是每個PE如何發現哪些PE是指定VPLS實例的成員，從而知道為其構建偽線的PE？與點對點第2層一樣，VPLS有兩種主要控制平面。一種基于LDP，另一種基于BGP。BGP具有自動發現機制，用戶不必手動配置偽線。LDP必須手動配置偽線或使用外部自動發現機制。

對于每個客戶而言，發送到提供商的以太網幀將由提供商根據目地MAC地址轉發到正確站點。目標站點可連接到遠程PE，也可連接到同一PE的另一端口。如果目標站點連接到另一PE，則入口PE必須將適當?shù)膫尉€上的幀轉發到遠程PE。原則上，實現此目的的兩種方法是采用控制平面信令在PE間攜帶有關MAC地址的信息，或者基于MAC地址學習的方案。VPLS采用后一種方法，即讓每個PE了解哪個遠程PE與MAC地址關聯。

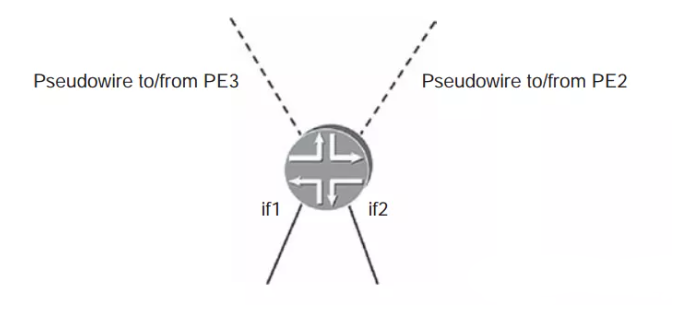

每個VPLS具有一個單獨的學習網橋。上圖針對客戶X在PE1上的VPLS可以看出，網橋被視為四個邏輯端口，兩個與CE1和CE2連接，其它是通往PE2和PE3的偽線。PE1不了解每個遠程PE背后的細節。實質就是：通過檢查到達幀的源MAC地址（A），是本地端口還是來自遠程PE的偽線，并在轉發表中創建條目，PE1將幀發送到未來目標MAC地址為A的幀。因此，使用VPLS，既不需要集中轉換也不需要MAC地址的通告。

將交換機用作CE的情況下，PE需要了解到交換機的各個主機MAC。由于MAC沒有層次結構，無法匯總，PE需要為每個單獨的MAC提供轉發條目。這意味，如果有人將筆記本插入CE2服務的辦公網，則通過該筆記本進行通信的所有PE都會感受到這種影響。因此，SP可能會限制MAC數量。對于大型客戶來說，將路由器作為CE可能會更好。連接PE3的客戶Y的站點用路由器作為CE，就提供商而言，該站點唯一的MAC地址是面向PE3的CE6的以太網接口IP，提供商不會暴露在CE6后面的網絡中。

以上就是MPLS中的VPLS機制的介紹，
