基于LDP的信令[RFC 4762]與點對點第2層LDP相似。LDP用于互連PE上客戶VPLS實例的偽線。PE間或每對VPLS實例的PE至少一對目標LDP會話（除非用H-VPLS）。沒有自動發現的情況下，必須在PE上手動配置會話。無論是否用自動發現，LDP都用于傳達偽線使用的VPN標簽。FEC帶有必要的參數建立偽線。最初定義了FEC 128。后來，被FEC 129取代。但大多數實現仍用FEC 128。

如何使用FEC 128。VC ID配置為所有PE的相同VPLS實例。例如，PE1有與PE2，PE3和PE4的LDP會話。假設將VC ID 100分配給客戶X，將101分配給客戶Y。在與PE2的LDP會話，PE1和PE3為它們共有的兩個VPLS交換偽線標簽。必須在每個PE上手動列出VC ID，并且每個VC ID必須與遠程PE地址關聯。除了標簽，F(xiàn)EC 128包括以下字段：

1.VC ID。

2.控制字位。是否使用控制字。

3.VC類型。對于VPLS，將是以太網或帶有VLAN的以太網。

4.接口參數。諸如MTU的信息。

a.自動發現機制

LDP沒有自動發現。必須手動配置每個LDP會話和偽線，或必須用外部自動發現機制。手動配置對于運營商不是一種吸引力，IETF已開展許多工作以研究潛在的外部發現機制。提議與LDP一起使用的機制如下：

1. RADIUS。使用RADIUS執行自動發現。

2. LDP。擴展LDP以提供自動發現。

3. BGP [BGP-AUTO]。BGP僅用作自動發現機制。

該方案類似點對點L2VPN中BGP自動發現的LDP。對每個成員所屬的每個VPLS，每個PE通過BGP通告一個該VPLS實例唯一的標識符。有時稱為“ VSI-ID”（虛擬交換實例ID）。用（RD）來消除具有相同值但屬于不同VPLS實例的VSI-ID。為每個VPLS分配RT，對該VPLS實例的所有PE都是公用的。VPLS-ID，以便接收BGP的PE可標識與哪個VPLS相關聯，并將其導入正確的VPLS實例。這樣，對于每個VPLS，PE都知道哪些PE是該VPLS的成員。LDP然后用于建立到每個PE的偽線。FEC 129用于信令，F(xiàn)EC 128沒有能力攜帶所需的信息。由FEC 129攜帶的信息包括VPLS-ID，遠程VSI-ID和本地VSI-ID。以此方式，LDP對等方可標識與偽線關聯的VPLS實例，以及在偽線上發送流量時期望的標簽。

b.分層VPLS

分層VPLS（H-VPLS）是為解決LDP信令的重大局限而設計，PE間需要網狀的LDP會話。除非用外部自動發現，否則將導致很大的管理開銷。此外，LDP會話的數量可能非常多。H-VPLS消除此限制，但正如將要看到的，以引入其它問題為代價。

在H-VPLS，不是將PE的LDP會話完全網狀，而是創建一個“中心PE”和“分支PE”的兩級層次結構。中心PE建立網狀LDP會話連接到每個分支PE。分支PE通過偽線連接到中心PE，每個VPLS實例一根。從分支角度看，具有本地端口和偽線“上行”端口。分支PE以普通VPLS PE方式執行洪泛和學習。

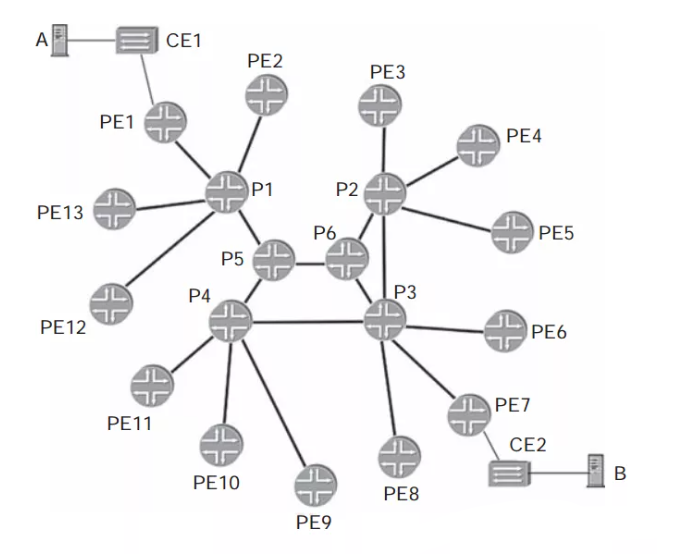

假設圖中所有PE提供VPLS服務，但提供商希望避免將來部署更多PE配置網狀LDP而增加的開銷。將P1，P2，P3和P4指定為中心PE，PE1至PE13為分支PE，用H-VPLS方案。只有P1，P2，P3和P4進行網狀LDP會話交換偽線標簽。每個中心PE與分支PE都有LDP會話。即每個中心PE和分支PE間為每個VPLS實例創建一條偽線。

例如，如果P1是分支PE1，PE2，PE12和PE13的中心PE，則每個分支PE的VPLS在P1和PE間創建一條偽線。假設PE1擁有兩個客戶X和Y。PE1為涉及的兩個VPLS實例維護單獨的轉發表。從客戶X的角度看，它有一個邏輯端口和一個本地端口，邏輯端口是到P1的偽線?？紤]相同VPLS的中心PE邏輯端口。它有到LDP其它中心路由器的偽線，以及分支PE的偽線。如果主機A需要發送到主機B，并且PE1未知B的位置，則PE1將在所有端口泛洪。如果P1不知道B的位置，則在所有偽線上（即PE2，PE12和PE13）泛洪，以及其它中心PE。其它中心PE依次泛洪到分支PE。這樣，就被傳播到該客戶VPLS的所有位置。如果將增加新分支PE或將其它客戶添加到現有分支PE，則僅在該分支PE和中心PE上需要配置。在H-VPLS，需要存儲在中心PE的MAC數大致等于分支PE的MAC之和。這意味確保中心PE能夠存儲預期數量的MAC非常重要。

檢查H-VPLS的另一屬性是廣播和多播流量的處理。如果用入口復制來處理這種類型的流量，則H-VPLS比常規VPLS方案有更高帶寬效率。例如，PE1僅需將每個廣播/多播幀的一個副本發送到P1，然后P1泛洪到其它中心PE及分支PE。但如果擔心常規VPLS方案入口復制的帶寬效率低下，更好的方法是用多播復制樹，而不是H-VPLS。

以上就是MPLS中VPLS的控制平面機制的介紹，
