MPLS是怎么工作的？

簡而言之，MPLS的工作就是正確地將進入MPLS域的報文轉發到目的地。MPLS的工作可以概括為兩個過程:建立LSP，通過LSP轉發消息。

MPLS是如何建立LSP的？

MPLS是一種依靠標簽交換來指導轉發的技術。因此，LSP的建立過程實際上是LSR為特定FEC確定標簽的過程。

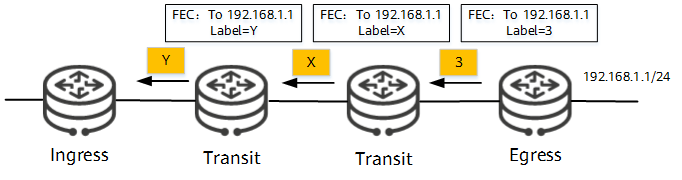

MPLS標簽由下游分配，從下游到上游分發。如下圖所示，下游LSR根據IP路由的目的地地址劃分FEC，將標簽分配給相應指定目的地地址的FEC，然后將標簽發送給上游LSR，觸發上游LSR建立標簽轉發信息表，最終使一系列LSR形成LSP。

根據建立方式，LSP可分為靜態LSP和動態LSP兩種：

靜態LSP是管理員通過手動為每個FEC分配標簽而建立的LSP。手工分配標簽的原則是上游LSR方向的標簽值等于下游LSR方向的標簽值。

動態LSP是由LSR通過標簽發布協議動態生成和發布標簽而建立的LSP。下游LSR向上游LSR發送標簽時，需要依靠IP路由。MPLS支持多種標簽發布協議，如LDP(LabelDistributionProtocol)、RSVP-TE(ResourceReservationProtocolTraficengineering)和MP-BGP(MultiprotocolBorderGatewayProtocol)。

如何通過LSP轉發報文？

以支持PHP特性的LSP為例，該LSP中MPLS報文的基本轉發過程如下:

Ingress收到192.168.1.1/24的IP報文，壓入標簽Y(Push)，封裝成MPLS報文并繼續轉發。

Transit收到MPLS消息，交換標簽(Swap)，用標簽X代替標簽Y。

倒數第二跳的Transit收到了MPLS的消息，因為Egress給它的標簽值是3，所以進行PHP操作，彈出標簽X，繼續將IP消息轉發給Egress。

Egress節點收到IP消息，轉發到目的地192.168.1.1/24。
