網絡世界永恒的話題，就是組網。從局域網，城域網到廣域網，每個細分領域都有說不完的話題。今天，我們把話題聚焦在企業多分支互聯的組網上。

企業多分支的組網，用通俗的話講，就是企業的多個分支，通過虛擬專用網絡技術，以Internet網絡為基礎，進行私有網絡互聯。當然，也有土豪套餐，就是全程采用專線技術，構建企業自己的私有網絡。今天，我們暫不討論土豪套餐，重點關注前者。

企業多分支組網的演進

2.1 傳統Hub-Spoke VPN組網

拓撲：

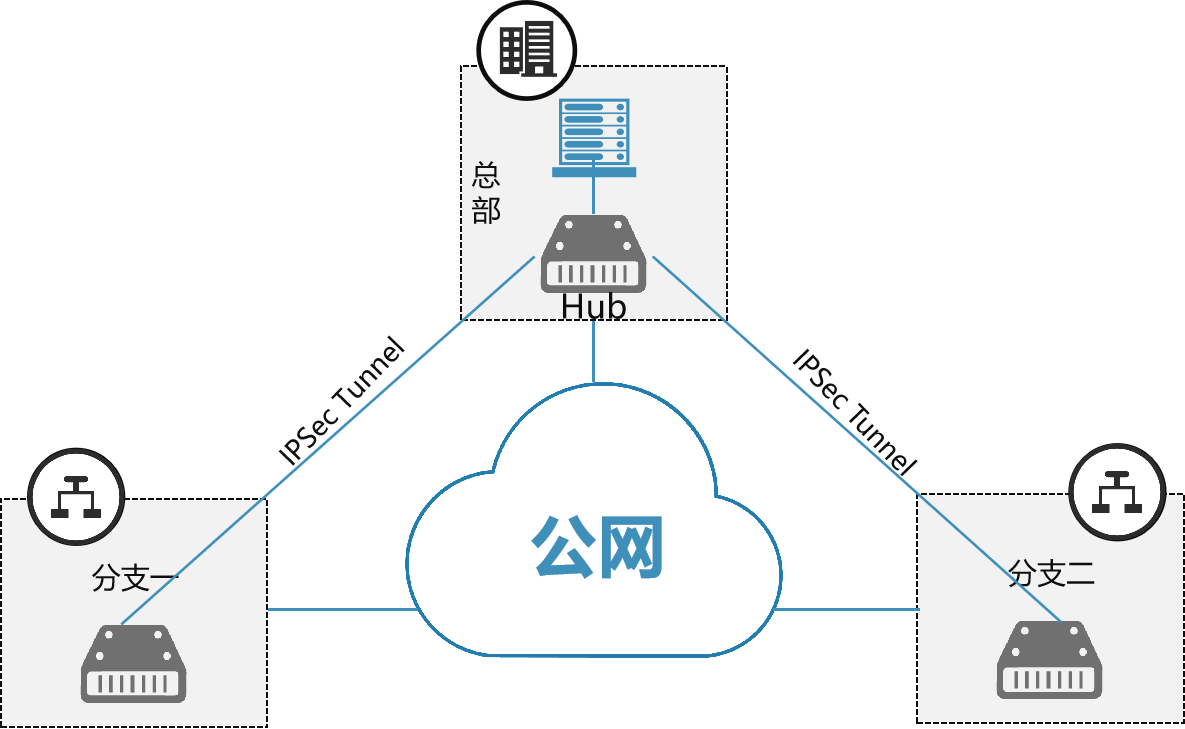

實際組網中最常見的是公司總部與多個分支機構通過點到多點IPSec VPN互通，典型組網如下圖所示

數據面：

該場景的數據路徑通常分為兩種：

分支只與總部有數據交互，分支之間并不需要業務互通。

分支之間需要數據互通，需要總部中轉。

從數據路徑上分析，路徑二缺點很明顯：到總部中轉的代價是，浪費帶寬資源，浪費總部設備資源，延長數據路徑，增加故障點。

管理面：

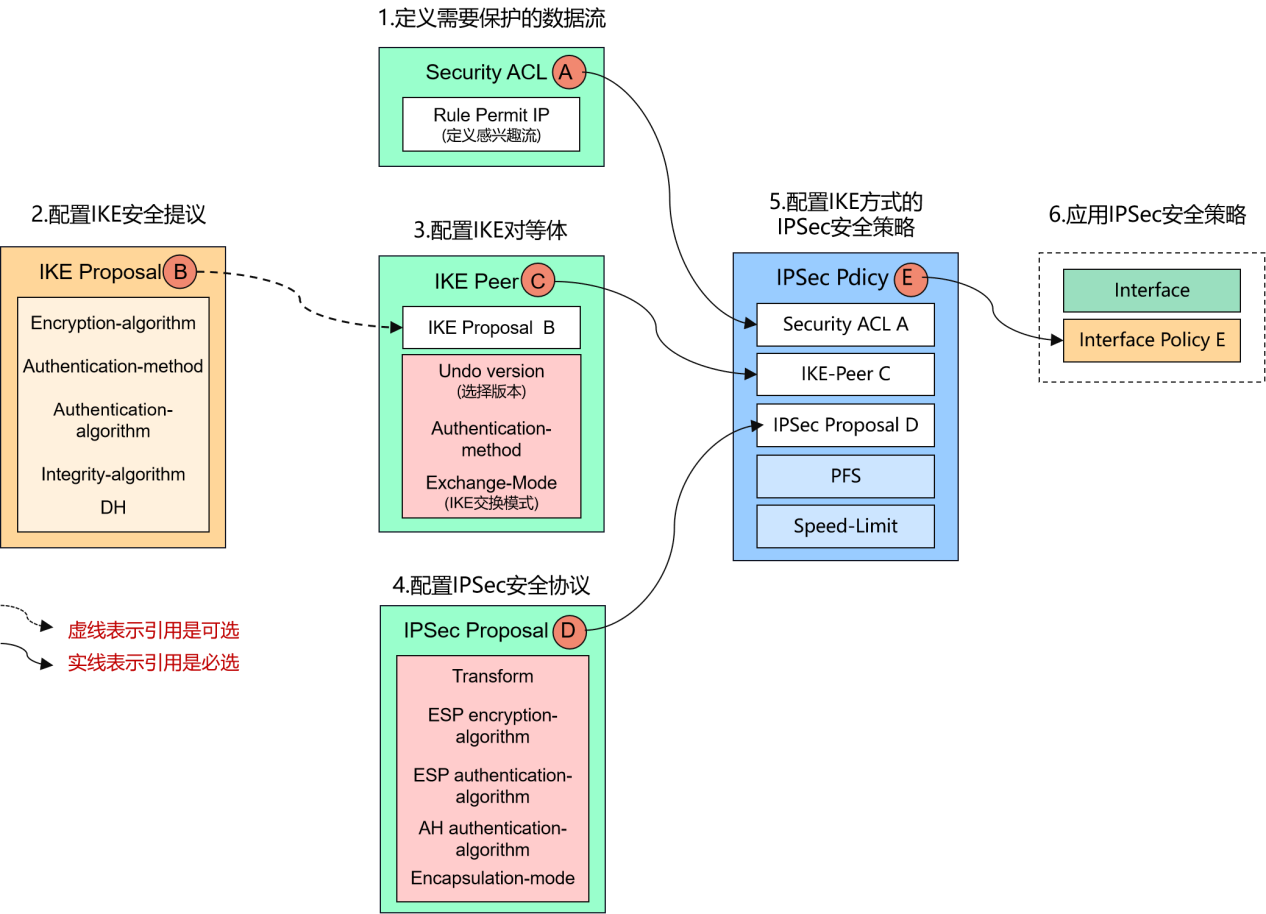

從配置管理角度看，IPSec的底層配置邏輯還是略顯復雜，需要資深網工才能駕馭，能理解下圖，方能開工。

理解了配置原理，設計好了配置模板，再來看配置工作量：每添加一個分支，都要配置一遍。大規模部署，不得不考慮一下。

2.2 傳統動態VPN組網

傳統Hub-Spoke的組網模型，分支之間的流量需要繞行Hub，帶來了諸多缺陷，在多數場景是不允許的。

一種簡單的解決方案，就是需要通信的站點之間都建立IPSec隧道，流量按需選擇隧道，也就是Full-Mesh組網模型。但這種只是理論上的解決方案，配置管理指數級增長，且要求每個站點都具備公網IP，落地不切實際。

Cisco 推出的DMVPN解決方案，就是用來解決上述問題的，既解決Hub-Spoke的流量繞行缺陷，又解決了Full-Mesh的繁瑣配置及公網需求。其他硬件廠商都推出了類似的解決方案，Huawei的DSVPN，H3C的DVPN，Juniper的AC-VPN，F(xiàn)ortinet的ADVPN。

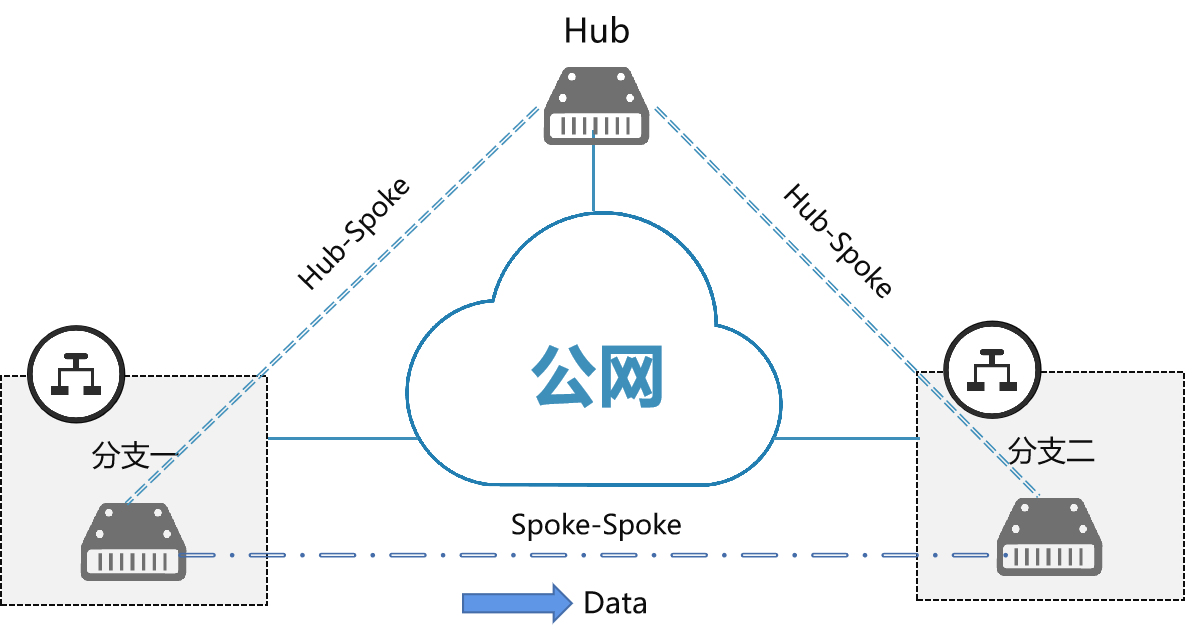

該方案是由幾個協議配合完成的，以Cisco的DMVPN為例，基本思路與流程如下：

1.先建立Hub-Spoke模型的IPSec隧道。

2.Spoke與Spoke之間的隧道則是按需動態建立的，采用動態點對多點的GRE隧道技術 – MGRE。

3.Spoke與Spoke建立之前，必須知道對方的地址；這依賴NHRP（下一跳解析協議）來實現。

4.NHRP，基于C/S模型，Hub端充當Server，Spoke端充當Client，Client端啟動后，會向Server端注冊，Server端會獲取和管理所有Client端的隧道信息。

5.DMVPN，當一個Spoke想向另一個Spoke發送數據時，首先需要到Server端查詢對端Spoke的信息，然后動態建立隧道，進行數據傳輸；同時，需要進行隧道?；睿?dāng)一段時間沒有數據后，隧道拆除。

6.動態路由，動態路由協議需要運行在隧道上，用于站點之間的業務路由學習與更新。

技術復雜度再度升級，技術發燒友的福音，IT運維交付人員的噩夢。

2.3 SDWAN 1.0: 面向企業的SDWAN

面向企業的SDWAN解決方案是對傳統的IPSec VPN組網的延伸，在企業各個站點邊緣的CPE間建立隧道，無論是走Internet還是其他專線，都只提供Underlay的傳輸線路，企業的組網完全在服務提供商提供的網絡之上。從物理上來看，CPE可放在企業的總部/數據中心/分支網，而從組網上來看，無論是Hub-Spoke還是Full Mesh，各站點間邏輯上都是一跳可達。

從數據路徑上看，面向企業的SDWAN模式，和傳統的VPN組網并沒有不同。那么，這種方案到底帶來了哪些改進呢？概括起來，主要有以下幾個方面：

引入了控制器的角色，用于CPE的發現與管理，并動態向其下發用于建立隧道的信息，以及組網所需要的路由信息，大大的提高了配置效率。

增加了WAN鏈路的監控，優化選路以及鏈路的故障切換。

上述優勢非常明顯，但也有明顯的不足，就是數通通路還是承載在公共網絡之上的，所有的鏈路優化也是基于公共網絡的，在某些場景下，質量與專線差別明顯。

2.4 SDWAN 2.0: 面向服務提供商的SDWAN

首先說明一下，SDWAN2.0并非SDWAN1.0簡單的升級版本，準確的說，應該是兩種不同的解決方案思路。所以，增加了”面向企業“和”面向服務提供商“的描述。

基本上，服務提供商已經擁有了全國甚至全球范圍內的骨干網節點，并能夠為企業提供MPLS VPN或其他專線接入，專用骨干網的服務質量在絕大部分場景下優于公共網絡的質量。

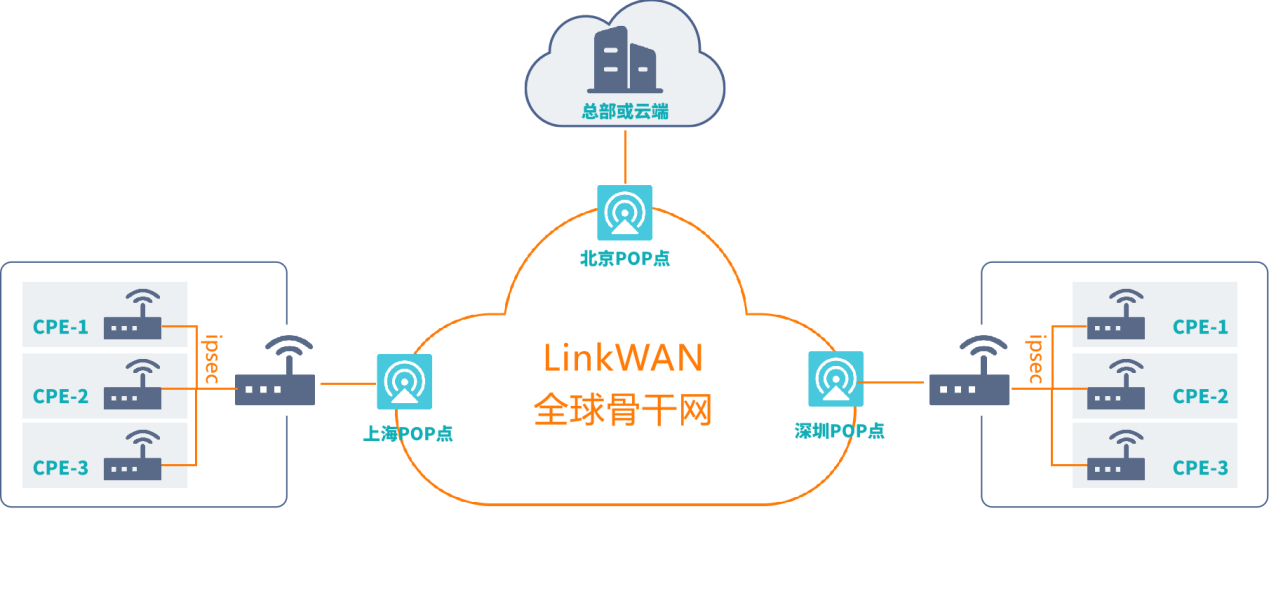

面向服務提供商的SDWAN解決方案的思路是，利用已有的專用骨干網，集中精力解決最后一公里的接入、優化和管理。具體的實施方案通常是在各個骨干節點建立POP點，部署SDWAN網關設備，接入現有的專用骨干網。

面向企業端，為企業端的CPE提供IPSec接入。

該方案的組網方式與數據路徑較之前發生了較大的改變，CPE只需要與就近的POP點建立IPSec隧道，從而實現了個企業分支之間的互聯。其優勢總結如下：

盡可能利用專用骨干網，提升整體的網絡服務質量。

簡化了CPE之間的隧道建立模式，每個分支節點只需要建立1條或2條（備份或負載分擔）隧道，就能輕松完成Full-Mesh組網。

繼承了面向企業SDWAN中，控制器對于CPE的發現與管理，及隧道與路由策略的動態計算等優勢。

繼承了面向企業SDWAN中，CPE WAN鏈路的監控，優化選路以及鏈路故障切換等優勢。

但該方案也存在明顯的不足，就是POP點通常只會覆蓋一，二線城市，這樣，對于某些同城/省組網的時候，其網絡質量就不如面向企業的SDWAN組網模式。因為同城之間，直接通過公共網絡互聯，要比經過POP點節省了網絡路徑的開銷。

2.5 SDWAN 3.0 LinkWAN

面向企業與服務提供商相結合的SDWAN

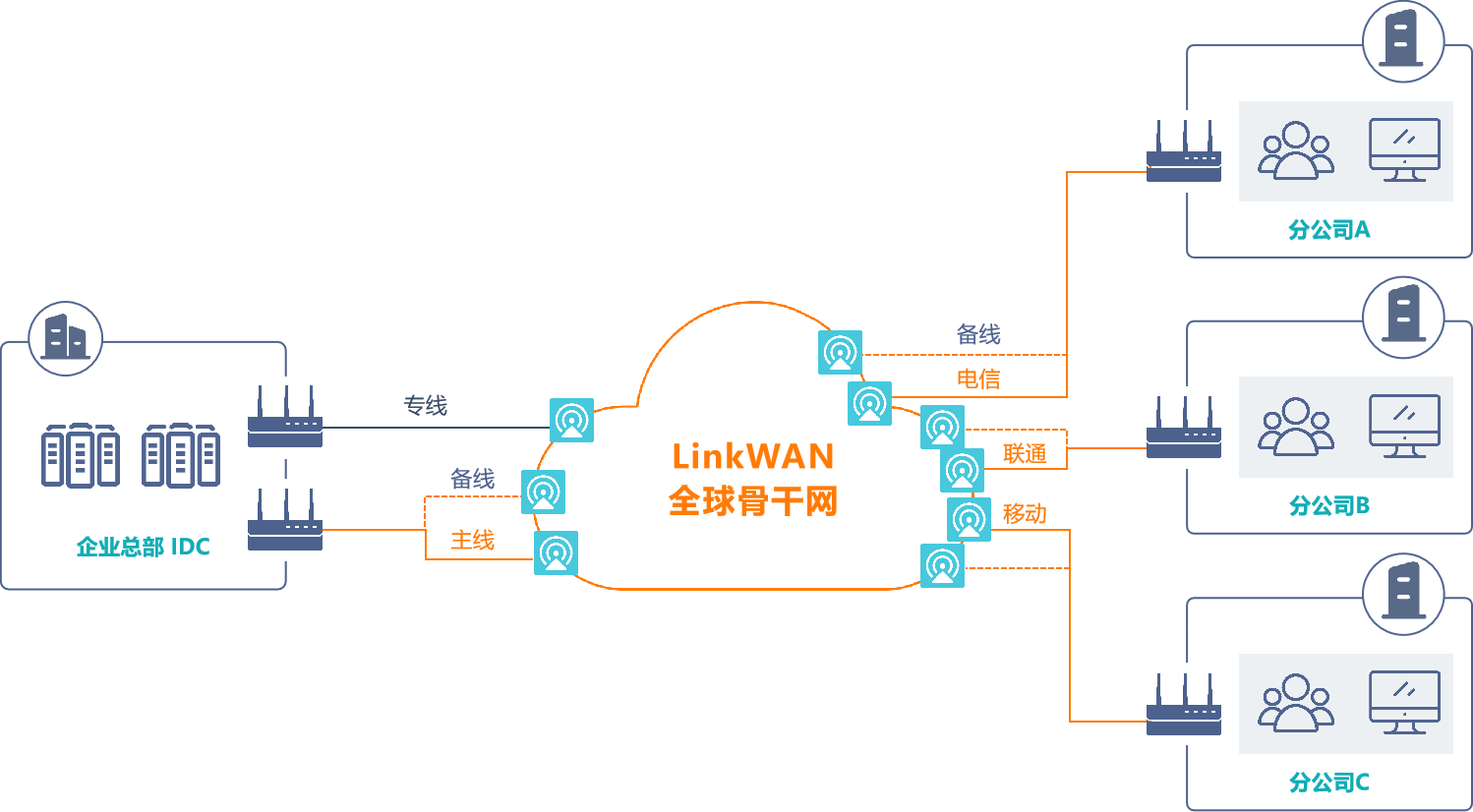

領灣提出的SDWAN 3.0，繼承了SDWAN 1.0和SDWAN 2.0的優勢部分，同時解決了兩者不足的部分，為企業提供靈活、最佳的按需組網方式。

該方案的基本思路是，在同城或同省互聯，且公共網絡的服務質量可以滿足的場景下，采用CPE與CPE之間直接建立隧道的方式，其分支流量不經過POP節點；同城/省內的一臺/兩臺Hub節點接入到POP點，為該城/省內其他分支訪問其他城/省的分支提供數據通路。其效果是，同城/省內直接互訪，跨城/省經過POP節點互訪，達到了不同場景下的路徑最優化。

03 多種組網方式對比

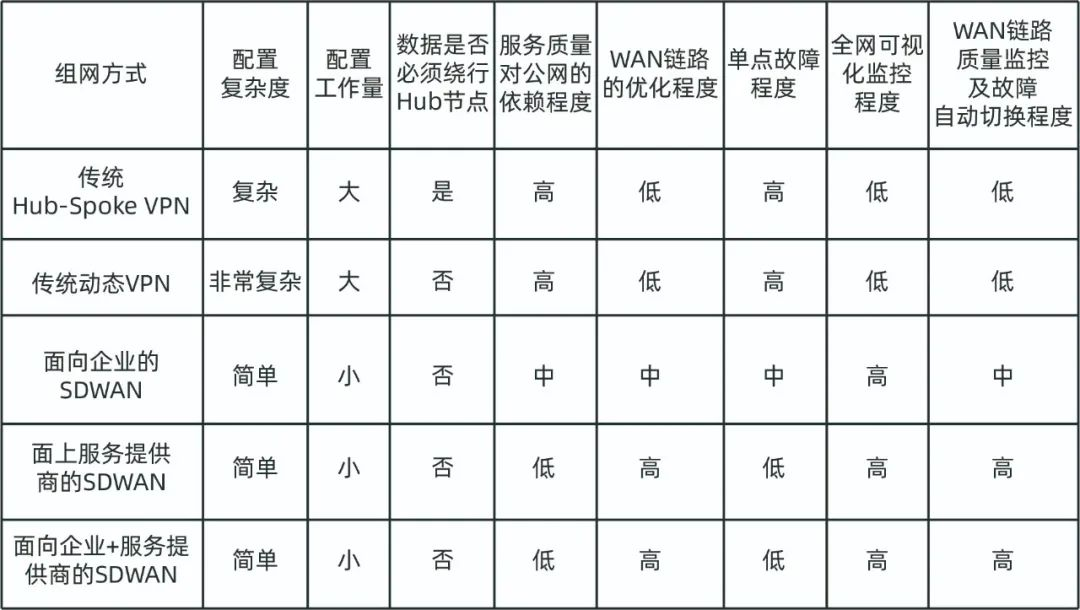

下面按照配置管理、數據路徑、網絡健壯性、運行監控等維度，進行比較。

配置管理評估維度：

配置邏輯復雜度

配置工作量：隨著站點的增加，工作量的增加比例

數據路徑維度：

流量是否必須經過Hub繞行

服務質量對公網質量的依賴程度

WAN鏈路的優化程度

網絡健壯性維度：

單點故障程度

運行監控維度

全網可視化視圖監控程度

WAN鏈路質量監控，故障切換程度

上述比較可以看出，面向企業+服務提供商相結合的SDWAN組網方式，對于跨地域多分支的組網，適應能力更強，應用更靈活。
