一、基礎型云專線服務原理簡介

云專線服務創建專屬連接通道，云內網絡以真實IP連接企業內部網絡，通道內地址不重疊，通過設置的專線路由實現三層互通。

1、基礎型云專線使用vRouter網元作為專線本端網關，在專線業務下發后將在網元上自動配置預配置中設置的本端網關IP，核心交換機作為專線遠端網關，所有服務虛擬化部署，不感知交換機類型。

2、基礎型云專線雖然有一些手動配置任務，但不依賴硬件類型，部署方式靈活，不受組網形態的限制。

二、基礎型云專線服務流量模型

1、基礎型云專線僅有虛擬化網元作為專線（本端）網關的場景。專線在VPC內的計算節點通過VXLAN將流量送到vRouter節點，vRouter使用二層轉發的方式將流量送到專線遠端網關，如圖紅線所示。之后由環境管理員引流，如圖紫色連線所示?；A(chǔ)型云專線復用vRouter作為本端網關，核心交換機作為遠端網關，不增加新網元和物理設備。

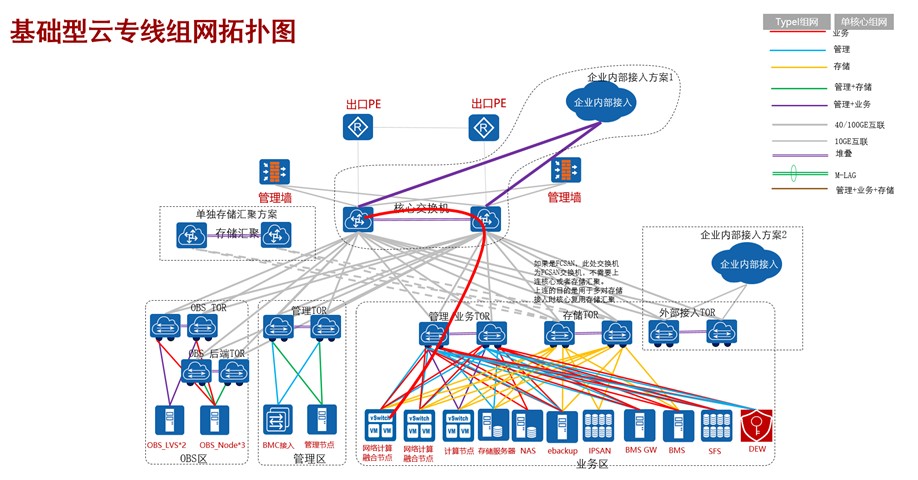

基礎型云專線組網拓?fù)鋱D如下：

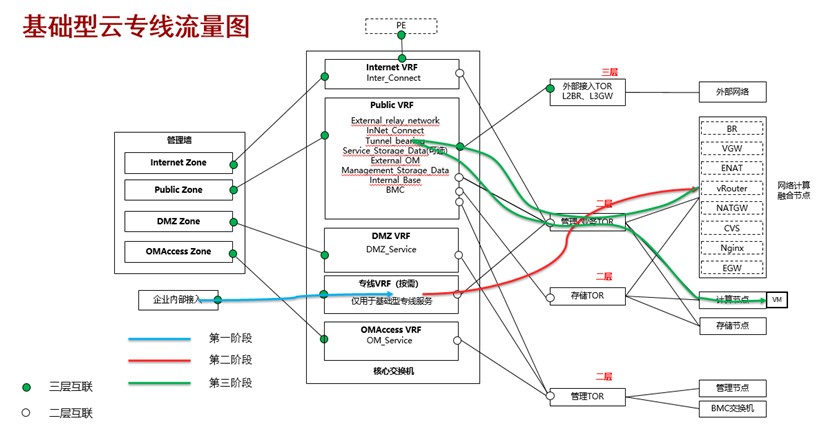

a.專線的流量從專線接入設備連接到核心交換機。

如果使用MPLS專線接入，MPLS的終結在專線接入設備，VPC網段路由下一跳指向核心交換機上配置的專線遠端網關IP，進入專線VRF。

b.不同的專線接入到核心交換機上不同的VRF，下一跳路由指向vRouter集群，網絡接入?yún)^(qū)交換機二層透?jìng)鲗＞€流量。專線的流量在vRouter做一次路由，下一跳指向VPC內虛擬機，流量在vRouter節點做VXLAN封裝。

c.VXLAN流量到達計算節點，做VXLAN解封裝之后發送到虛擬機。

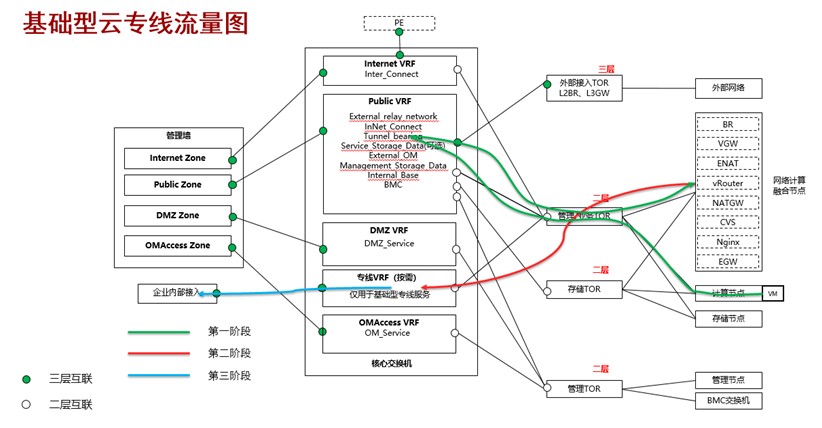

a.專線的流量虛擬機發出之后，在計算節點做VXLAN封裝，VXLAN隧道對端的IP為vRouter集群的VTEP IP。

b.專線流量達到vRouter節點之后做VXLAN解封裝，通過二層VLAN的方式發送到核心交換機配置的專線對端端口IP，進入專線VRF。

c.流量達到專線VRF，下一條路由指向?qū)＞€接入設備。
