骨干網總體規劃

2019年末，農業銀行與華為簽訂了SRv6聯合創新協議，明確了用SRv6升級ABC ONE“智能分段骨干承載網”模塊的目標，輸出了DSCP+SRv6 Policy兩級引流，以及動態Segment List和UCMP相結合的調優機制等研究成果，并于2020年11月成功在骨干網上部署基于SRv6 Policy的 SDN WAN 3.0技術架構，開創了金融行業SRv6實踐的先河，總體骨干網如圖1所示。

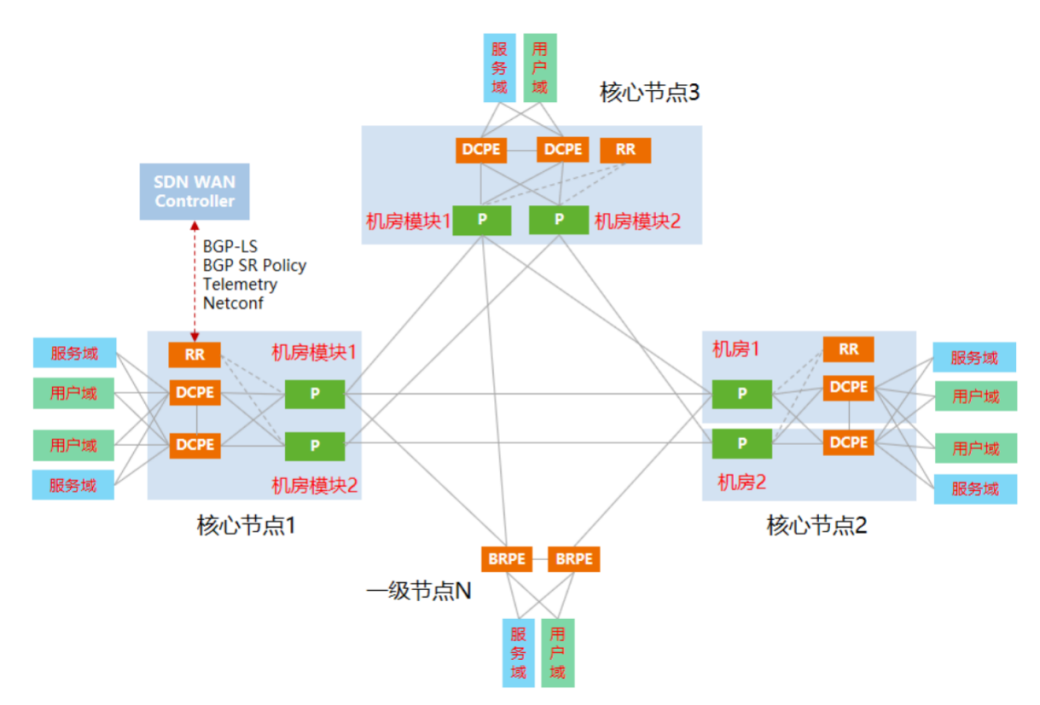

圖1  總體骨干網示意

骨干網分為核心骨干網和一級骨干網兩級，前者由三個核心節點組成，兩兩通過高速OTN線路互聯，融合承載多中心間WEB/AP、DB、存儲等前中后端全業務流量；后者由數十個一級節點組成，通過OTN/MSTP線路上聯核心節點，承載分行內外部用戶訪問總行數據中心的流量。

骨干網采用控制器+轉發器的標準兩層SDN技術架構，兩者之間通過南向協議交互，具體如下。

控制器，相當于中央處理器，掌握全網拓撲、實時流量、SRv6 SID等信息，負責將用戶意圖翻譯成SRv6 Policy，并通過南向協議下發給轉發器；

轉發器，負責路由計算和SRv6 Policy封裝轉發，一方面要運行ISIS計算Underlay路由及SID，運行BGP EVPN計算Overlay路由及SID，并將Overlay路由迭代到合適的SRv6 Policy上，另一方面還要向控制器報告Underlay網絡和SRv6 Policy狀態；

南向協議，控制器和轉發器之間運行多種南向協議，最重要的是BGP-LS和BGP SR Policy，前者負責將轉發器的鏈路狀態轉換成BGP-LS消息，以及SRv6 Policy的狀態上報給控制器，后者將控制器編排好的SRv6 Policy下發給轉發器。

通過以上技術的整合，打造了一個集中優化、分布式智能的SDN WAN網絡架構，實現了用戶意圖驅動、智能流量調度、全方位可視化等一系列功能。

軟切片和自動引流設計

骨干網采用了基于SRv6 Policy的軟切片技術，相比常規的QoS策略，網絡切片可以更好地隔離和保護不同類型的業務流量。以核心骨干網為例，定義了定義了STORAGE、INTRANET、EXTRANET三類軟切片即Color1 SRv6 Policy，用于承載存儲、內網、外網三大類業務VPN和流量，切片之間路徑獨立，盡可能避免流量沖突，每個切片內部又分為高低優先級兩種Color2 SRv6 Policy，用于承載同一VPN內部不同服務等級的業務流量。

骨干網的PE節點同時又是接入網的核心，對外提供總分行服務域和用戶域的接入，入口PE采用DSCP+SRv6 Policy兩級精細流量調度技術，先根據BGP EVPN路由的，與軟切片相匹配，再根據用戶報文的DSCP值，映射到軟切片內的Color2 SRv6 Policy上智能轉發，為用戶提供更為細致的流量調度和服務體驗。以INTRANET切片為例，自動引流過程如圖2所示。

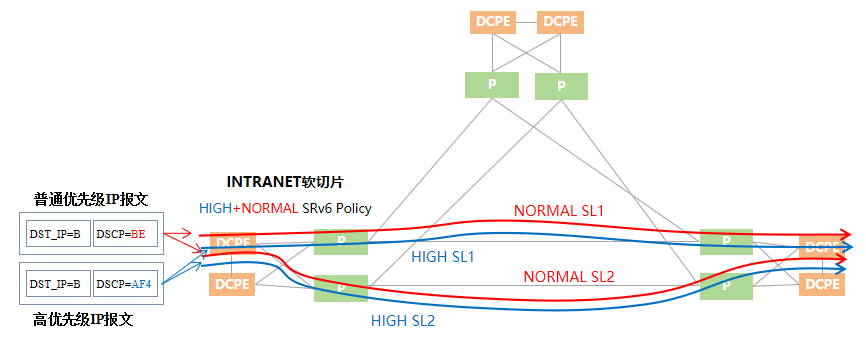

圖2  INTRANET軟切片自動引流示意

智能流量調度實現機制

SDN WAN控制器是智能流量調度決策的大腦，會根據用戶意圖計算各切片Policy的具體轉發路徑即分段列表，并下發給頭端PE節點，通過SRH擴展頭攜帶路徑信息，就像自帶導航系統的汽車一樣，一上路便已知曉全程路線，中間節點無需維護任何狀態信息，可以支持任意大小的組網規模。

當前骨干網采用了基于UCMP(Unequal Cost Multiple Path)的智能調度機制，以INTRANET軟切片的NORMAL SRv6 Policy為例，具體實現如圖3 所示。

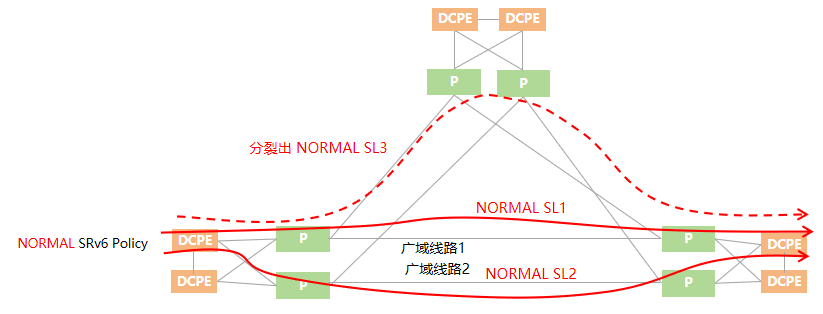

圖3  INTRANET軟切片UCMP調度示意

控制器計算NORMAL SRv6 Policy的初始分段列表，在滿足用戶帶寬需求的前提下最短路徑優先和廣域線路帶寬利用率盡可能接近，輸出SL1-2，權重比為50:50；

假設廣域線路1利用率超閾值，會觸發控制器的全局調優，嘗試修改NORMAL SRv6 Policy SL1-2的權重比，通過UCMP非等價負載均衡將部分流量遷移至低利用率線路上；

如果效果不佳，則進一步分裂出次優路徑上的分段列表SL3，在更大范圍內進行UCMP，最終實現會話級別的精確流量調度效果。

上述UCMP調度算法的前提條件是業務數據流比較均勻，確保分配權重和實際占用帶寬基本一致，但現實流量模型中，老鼠流和大象流比比皆是，導致權重與帶寬嚴重失衡，而且調整權重或分裂出新路徑會干擾原有哈希關系，調度效果難以預測。為此筆者提出一種混合調度機制，綜合SR-MPLS TE Tunnel和SRv6 Policy兩種技術的優勢，實現可預測的調度結果，還是以INTRANET軟切片的NORMAL SRv6 Policy為例，具體見圖4。

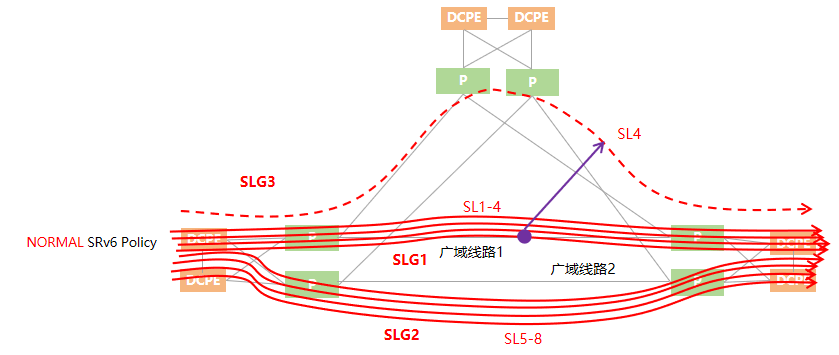

圖4  INTRANET軟切片混合調度示意

固化NORMAL SRv6 Policy的分段列表數量和權重值，比如SL1-8，權重全部為常數12；

控制器計算初始分段列表組SLG1(Weight=50)、SLG2(Weight=50)，轉換成標準SRv6 Policy，SLG1=SL1-4，SLG2=SL5-8，用SLG1、SLG2路徑信息分別更新SL1-4、SL5-8，并通過BGP SR Policy順序下發SL1-8至頭端PE節點；PE定期上報SL1-8流量統計信息，控制器根據實際流量調整SLG1、SLG2權重比，比如60:40；

假設廣域線路1利用率超閾值，控制器設定SLG1、SLG2權重比目標為50:50，計算結果為遷移SL4至SLG2，SLG1=SL1-3，SLG2=SL4-8；或者裂化出SLG3，SLG1、SLG2、SLG3權重比目標為40:30:30，計算結果為遷移SL4至SLG3，SLG1=SL1-3，SLG2=SL5-8，SLG3=SL4；最后通過BGP SR Policy更新頭端PE節點路徑信息，但五元組與SL哈希關系始終維持不變。

SRv6 Policy應用成效

目前全部核心和一級節點均已完成SRv6 Policy部署，形成了閉環的SDN WAN 3.0骨干網架構，實現了總行間和總分間多維度的智能流量調優，也帶來了多方面益處，可以概括為“三升兩降”，具體如下。

提升了業務體驗，通過骨干網控制器的集中優化和智能流量調度能力，提高了整體帶寬利用率，規避了持續局部擁塞的可能性，保障了關鍵業務的SLA(Service Level Agreement)，另外通過路由層面的TI-LFA FRR(Topology Independent LFA Fast Rerouting)，將NRO(Network Recovery Object)降到了毫秒級；

提升了業務能力，覆蓋全行的骨干網+接入網架構，為內外用戶提供就近安全和多租戶接入，“一跳入云”訪問數據中心的各類云計算服務，并通過6VPE支持IPv4/v6流量的共享傳輸；

提升了運維能力，使用Telemetry透視網絡狀態，輕松達成故障定位和恢復業務的運維目標，而全SDN的組網，將VPN邊界上移到骨干網路由器，通過廣域網控制器就能一鍵開通端到端的VPN業務和配套網絡服務，交付時間縮短到分鐘級；

成本降低，骨干網部署SRv6 Policy SDN后，在確保同等冗余度和服務質量的前提下，所需廣域網絡帶寬顯著減少，每年可節省線路租金2000萬以上；

風險降低，骨干網架構中融入災備能力，有線無線一體化達到常災結合，同時對于重要內外部機構提供多站點接入，自如應對網絡故障和區域災難，降低對業務連續性的影響。

未 來 展 望

在未來的網絡建設過程中，農業銀行還將在ABC ONE技術框架指導下，持續優化骨干網架構和挖掘潛能，不斷融入新技術元素和設計理念。一方面在SRv6 Policy智能選路的基礎上，進一步研究利用網絡切片、iFit(In-situ Flow Information Telemetry)、APN6(Application-aware IPv6 Networking)、AI智能運維等新技術，打造功能更完備的IPv6+骨干網體系；另一方面要繼續推進ABC ONE三個技術模塊的有機融合，從轉發層面的端到端Overlay無縫銜接，到控制層面的多控制器協同或者超級控制器，合力打造一個面向未來、應用驅動型的“ABC ONE+”智能網絡平臺。
