使用VPC專線網關構建專線網絡架構，適用于單個騰訊云VPC與單個或多個本地IDC互通的場景。本文將以實現北京VPC與廣州IDC通信為例，介紹如何使用VPC專線網關構建專線網絡架構。

背景信息

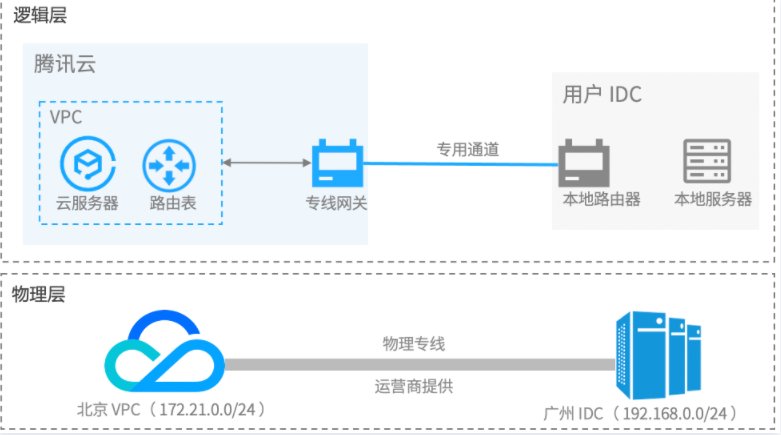

本示例中，將實現單個騰訊云VPC（172.21.0.0/24）與單個本地IDC（192.168.0.0/24）互通，通信帶寬為2Mbps的場景。具體架構入下圖所示：

操作流程如下：

1創建物理專線：物理線路用于連接本地IDC和騰訊云。

2創建專線網關：專線網關用于連接騰訊云VPC與物理專線（專用通道），是專線網絡的流量入口。

3創建專用通道：專用通道是物理專線的網絡鏈路劃分。

4配置路由表：為VPC的子網路由表配置路由策略，才可以實現網絡通信。

5設置告警：創建物理專線和專用通道后，系統會創建默認告警，您需要手動配置告警接收人。

前提條件

您已創建北京地域的騰訊云VPC

操作步驟

步驟一：創建物理專線

創建物理線路包括接入前信息確認、控制臺申請、運營商工勘鋪設專線等工作，整個施工周期約為2~3個月，詳情信息請參見創建物理專線概述。在控制臺申請物理專線步驟如下：

1.登錄專線接入控制臺。

2.在左側導航欄單擊物理專線，然后在“物理專線”頁面，單擊+新建。

3.在“新建物理專線”頁面閱讀《騰訊云專線接入服務協議》，并勾選我已閱讀并同意《騰訊云專線接入服務協議》，單擊下一步。

4.在“確認接入信息”頁面填寫信息，然后單擊確定。

5.騰訊云專線經理接到您的專線需求后，將綜合評估專線資源，隨后通過電話和您溝通專線接入服務細節。確認物理專線可以接入后，請在控制臺完成付款。

步驟二：創建專線網關

1.登錄專線接入控制臺。

2.在左側導航欄單擊專線網關，在“專線網關”頁面上方選擇地域為“北京”，然后單擊+新建。

3.在“創建專線網關”對話框中配置網關詳情，完成后單擊確定。

步驟三：創建專用通道

1.登錄專線接入控制臺。

2.在左側導航欄單擊專用通道，在“專用通道”頁面上方單擊+新建。

3.在“新建專用通道”頁面，并配置名稱、專線類型、接入網絡、地域、關聯的專線網關等基名稱本配置，完成后單擊下一步。

4.在“高級配置”頁簽中配置以下信息，然后單擊下一步。

5.配置IDC設備。單擊下載配置指引下載CPE配置指引文件，按照文件中提供的幾款通用廠商的配置方法進行配置。

6.單擊提交。

步驟四：配置路由表

使用VPC專線網關時，需為VPC的子網路由表配置下一跳為專線網關、目的端為IDC網段的路由策略，才可以實現網絡通信。

1.登錄私有網絡控制臺。

2.在左側導航欄單擊路由表，在“路由表”頁面上方選擇已創建的私有網絡，然后在列表中單擊目標路由表ID。

3.在路由表“基本信息”頁面單擊+新增路由策略。

4.在“新增路由”對話框中填寫目的端為192.168.0.0/24，下一跳類型選擇專線網關，下一跳選擇步驟二創建的專線網關，然后單擊創建。

5.單擊確定。

步驟五：設置告警

創建物理專線和專用通道后，系統會創建默認告警。默認告警策略未配置接受人信息，僅支持控制臺告警，您可以自行配置告警接收對象。具體步驟如下：

專用通道默認告警：專用通道Down、專用通道BFD檢測Down、專用通道BGP會話Down和BGP通道路由條目數超限四類事件告警。

1.登錄云監控控制臺。

2.在左側導航欄選擇告警管理>策略管理，在“策略管理”頁面上方單擊高級篩選，然后在彈出的浮框中策略類型選擇專線相關類型（私有網絡-專線網關/專線接入-物理專線/專線接入-專用通道）。

3.在告警管理列表中單擊目標默認告警的策略名稱。

4.在管理告警策略頁面，單擊告警通知區域中的選擇模板。告警接收人在模板中配置。如果沒有可復用的模板，請單擊新建模板依據界面提示完成創建，然后在告警通知區域選擇創建的通知模板。
